光伏電池片焊帶剝離測試方法

來源:www.gzjufeng.com.cn????發布時間:2019-11-27 13:38 ????瀏覽次數 :521

0

光伏電池片焊帶剝離方法

用于電池片焊帶剝離測試的儀器設備準備:市場上常見的有立式光伏拉力試驗機臥式電池片拉力試驗機   可根據需要選擇。
太陽能電池片結構及焊帶的要求:
焊帶:表面光滑平整,無污點,凸點,無發黑,與電池之間45°拉力均>2-5N/cm,高溫層壓后觀察涂錫帶表面無異常。根據參數要求,光伏焊帶需符合以上標準,測試時我們采用45°剝離試驗機進行試驗。
光伏電池片在焊接過程中受焊接溫度,焊帶規格,助焊劑,焊接工藝等諸多因素影響,容易出現焊帶與電池片主柵線焊接強度不夠,為了確保電池片焊接的質量,所以需要對焊接進行剝離強度檢測。

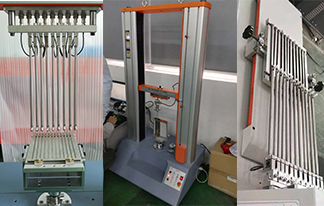

采用拉力試驗機配合“電池片焊接拉力測試治具”可對電池片進行多角度剝離測試。目前組件生產廠家測試較多的角度有180度、90度、45度,根據每個廠家參照的標準及需求不同而設定,以上幾種角度可在治具上隨意調節。測試治具角度可準確控制,勻速移動從而達到理想效果。再通過測試軟件分析計算測試結果,以數字結合曲線的報告形式呈現給用戶。
前提是必須配備焊帶拉伸專用測試治具,測試治具有手動或氣動兩種,前者手動加緊,后者自動夾緊,后者能更好的把握夾持力度,因為焊帶本身比較軟,試樣裝夾時候的手法也很重要,盡量不要讓樣品受力,不要用力接觸樣品中間被測段。
焊帶取樣長度為150mm左右,測試前輸入焊帶準確的厚度及寬度,測試結束試驗機分析軟件可自動分析屈服強度,抗拉強度,伸長率等。
測試環境條件:
① 室溫:20℃±10℃。 
  ②電源:AC220V±22V,50Hz,最大電流5A,電源應可靠接地。
  ③ 工作環境清潔,無強磁場和震動源,工作臺平整穩固。  
光伏焊帶剝離測試過程:
  1. 開啟軟件后,控制面板上的上升下降才能動作。 
  2. 手動調整上夾具位置于合適高度。 
  3. 將測試樣品裝于專用平板治具,螺絲鎖緊壓條。 
  4. 將平板治具裝于下夾具,選擇一條焊對齊上夾具,鎖緊下夾具。
 5. 點擊測試,開始連續剝離,軟件上同步繪制曲線。
